COLD FORMING MATERIALS

ลวดอบทรงกลมคืออะไร? (What Is Spheroidized Annealed Wire) -1

MATERIALSENGINEERINGCREATION GROUP

ข่าวล่าสุด · fastener-wire.com ↗

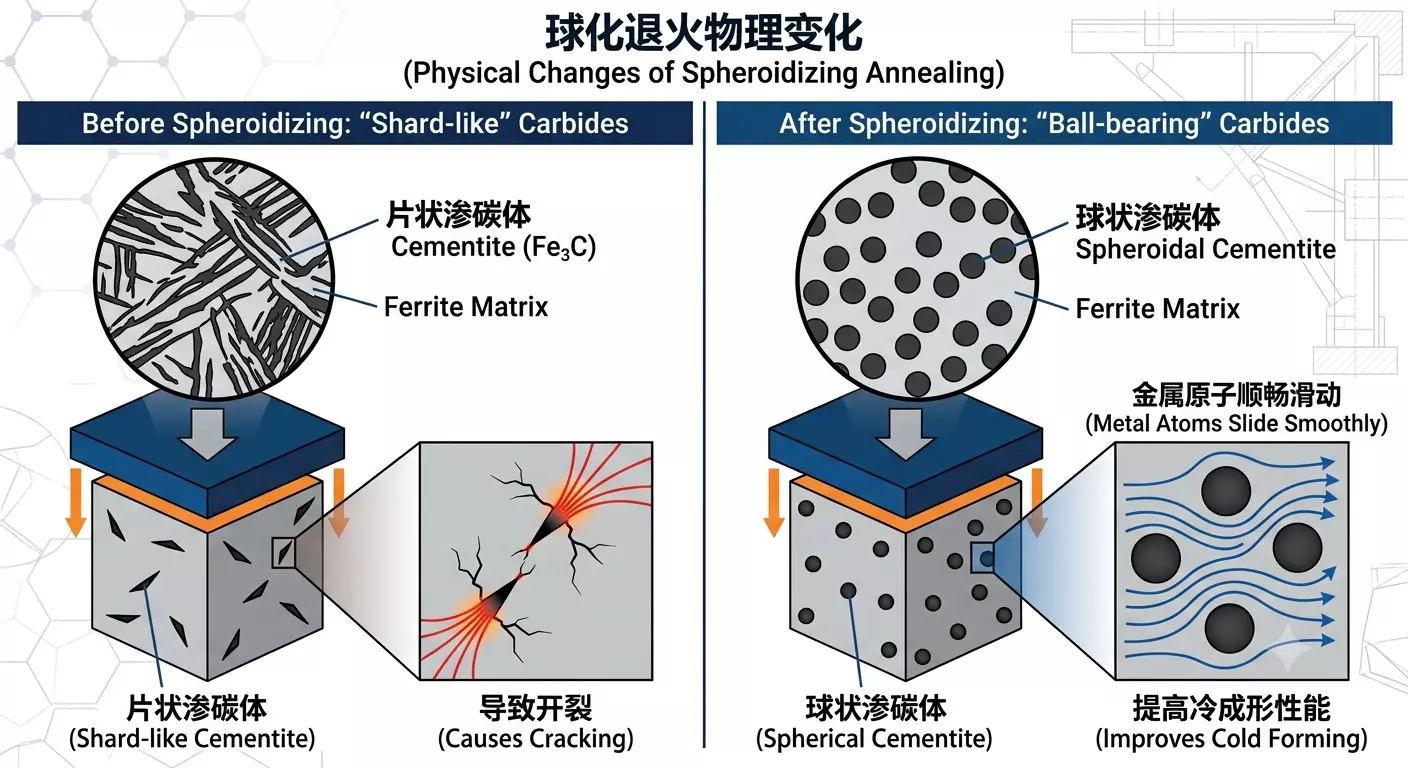

1.ความหมายและหลักการหลัก

การอบอ่อนให้คาร์ไบด์เป็นทรงกลมเป็นกระบวนการอบชุบความร้อนเพื่อปรับปรุงความสามารถในการขึ้นรูปเย็นของเหล็ก ใช้ได้กับเหล็กกล้าคาร์บอนปานกลางและสูง เหล็กกล้าโบรอน เหล็กกล้าผสม และเหล็กกล้าคาร์บอนต่ำบางชนิด โดยพิจารณาตามเกรด โครงสร้างจุลภาคเริ่มต้น และกระบวนการผลิตชิ้นส่วน กระบวนการนี้เปลี่ยนซีเมนไทต์ที่เป็นแผ่นหรือโครงข่าย (Fe₃C) ให้เป็นอนุภาคทรงกลมหรือใกล้เคียงทรงกลมที่กระจายตัว การเปลี่ยนเป็นทรงกลมสัมพันธ์กับการลดพลังงานที่ผิวรอยต่อระหว่างเฟอร์ไรต์กับซีเมนไทต์ การเปลี่ยนโครงสร้างนี้อาจช่วยให้วัสดุอ่อนตัวและมีความเหนียวเพิ่มขึ้น ไม่ได้หมายความว่าอะตอมโลหะไหลเหมือนของเหลวรอบลูกปืน ขนาดและการกระจายของอนุภาค รวมถึงโครงสร้างจุลภาคของเนื้อพื้นก็มีผลต่อคุณสมบัติด้วย

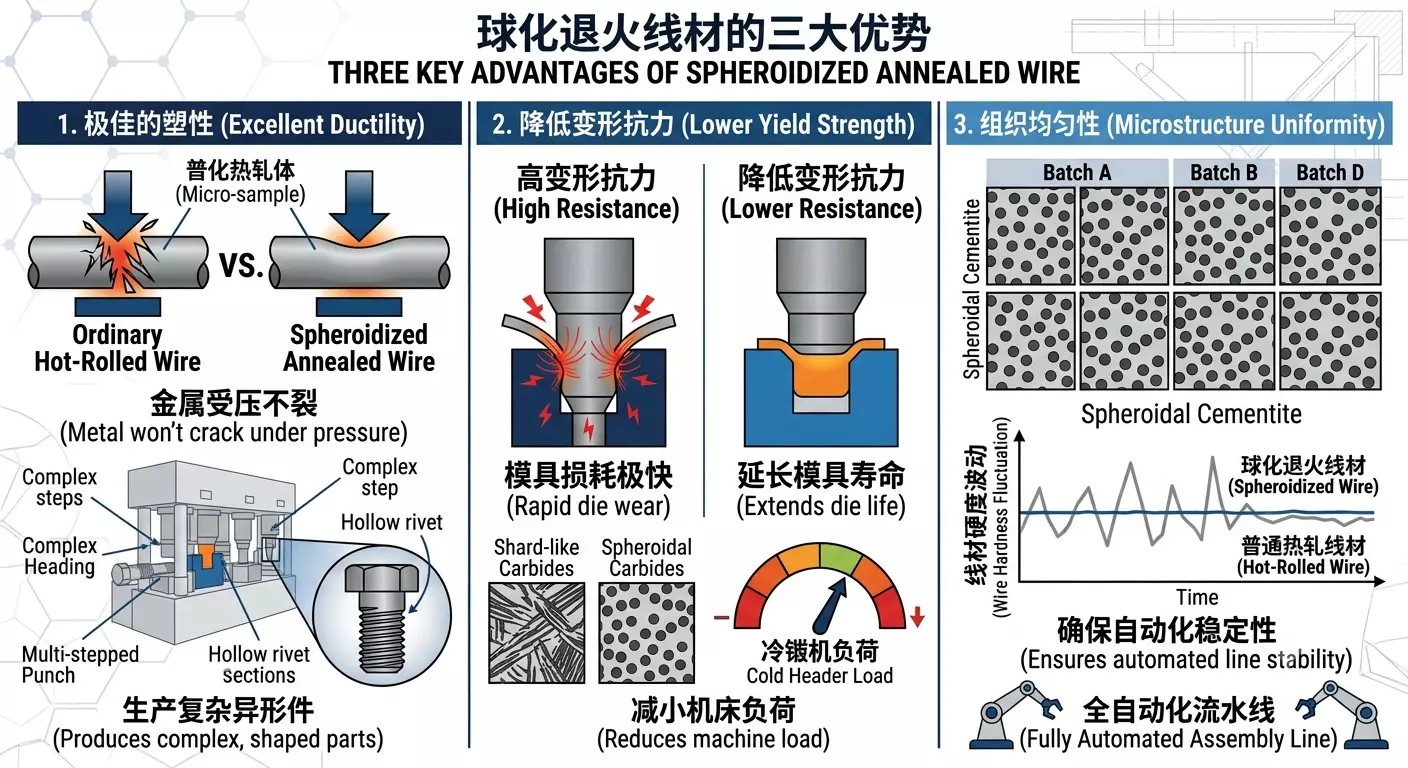

2.ทำไมต้องใช้ลวดทรงกลมสำหรับหัวเย็น?

แผ่นดิสก์ธรรมดา (สถานะรีดร้อน) มีความแข็งและเปราะสูงและหัวเย็นโดยตรงจะทำให้แม่พิมพ์สูญเสียเร็วมากและแม้แต่ชิ้นส่วนก็ระเบิดโดยตรงลวดอบทรงกลมมีข้อดีสามประการดังต่อไปนี้: · ความเป็นพลาสติกที่ยอดเยี่ยม (ความเป็นพลาสติกที่ยอดเยี่ยม): เมื่อโลหะอยู่ภายใต้แรงกดดันอย่างมากก็สามารถเปลี่ยนรูปได้อย่างรุนแรงโดยไม่มีรอยแตกขนาดเล็กสิ่งนี้จำเป็นสำหรับการผลิตชิ้นส่วนรูปทรงพิเศษที่ซับซ้อนเช่นหมุดกลวงและสลักเกลียวขั้นบันได · ลดความต้านทานการเสียรูป (Lower Yield Strength): ลดภาระของเครื่องหัวเย็นและแม่พิมพ์และยืดอายุการใช้งานของแม่พิมพ์ที่มีราคาแพงอย่างมีนัยสำคัญ · ความสม่ำเสมอขององค์กร (Microstructure Uniformity): ตรวจสอบให้แน่ใจว่าความแข็งของลวดแต่ละชุดมีความผันผวนน้อยมากและรับประกันความเสถียรของการผลิตสายการประกอบอัตโนมัติเต็มรูปแบบ

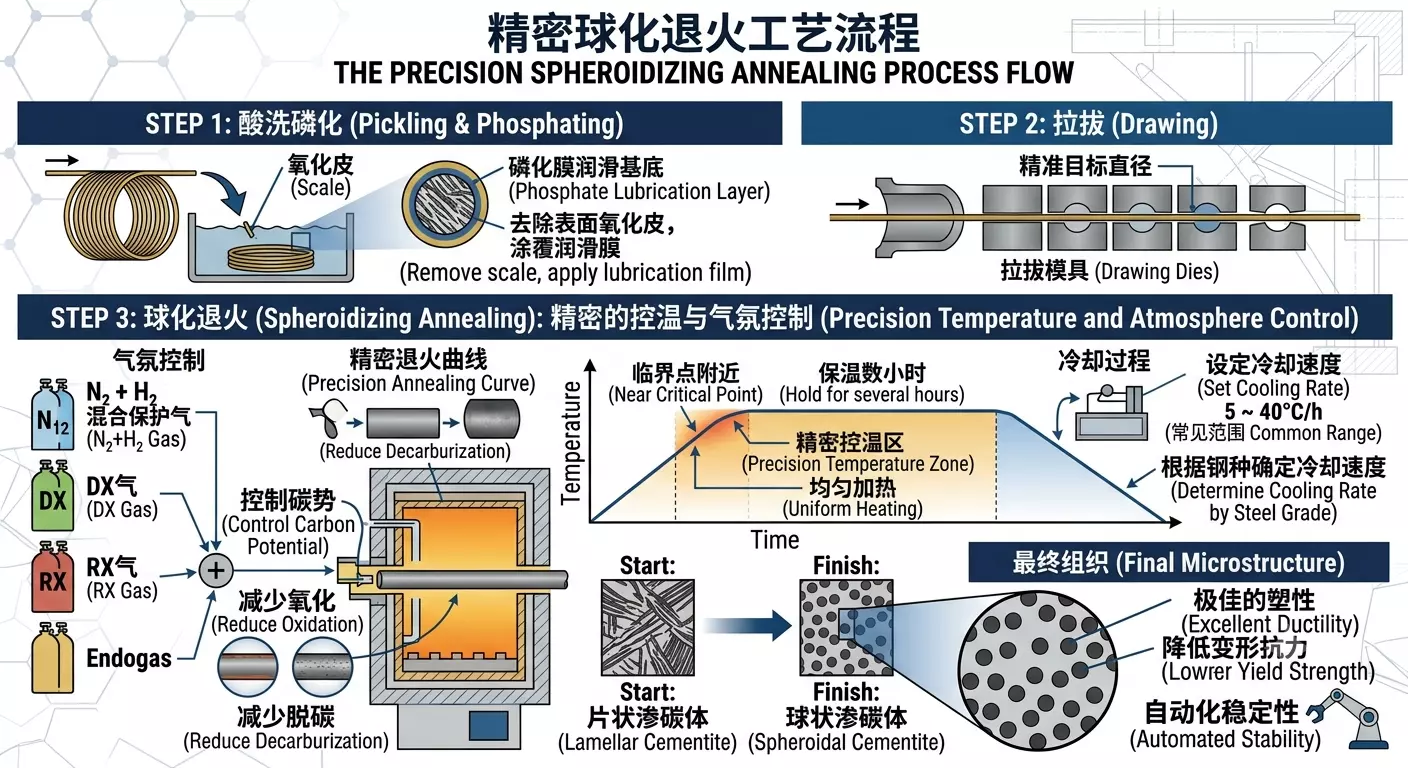

3.กระบวนการผลิต

การหลอมทรงกลมไม่ใช่ "การเผา" ง่ายๆแต่เป็นกระบวนการควบคุมอุณหภูมิที่ซับซ้อนมาก: 1.Pickling & Phosphating (Pickling & Phosphating): ขจัดคราบออกไซด์บนพื้นผิวและเคลือบด้วยฟิล์มฟอสเฟตเป็นสารหล่อลื่น 2.วาด: ดึงลวดให้มีเส้นผ่านศูนย์กลางเป้าหมายที่แม่นยำ Spheroidizing Annealing: ในเตาป้องกันบรรยากาศ (โดยปกติจะใช้ก๊าซป้องกันผสม Nหญิง H₂, ก๊าซ DX, ก๊าซ RX หรือ Endogas เพื่อปกป้องบรรยากาศและลดการเกิดออกซิเดชันและการสลายตัวโดยการควบคุมศักยภาพของคาร์บอน) ตรงกลางให้ความร้อนใกล้จุดวิกฤตอุ่นเป็นเวลาหลายชั่วโมงจากนั้นทำให้เย็นลงด้วยความเร็วที่กำหนดควรกำหนดอัตราการทำความเย็นตามเกรดเหล็กและโครงสร้างเป้าหมายช่วงทั่วไปคือประมาณ5 ~ 40 ℃/ชม.

ควรกำหนดกระบวนการทั่วไปของลวดหัวเย็นตามเกรดผลิตภัณฑ์และความต้องการของลูกค้า

RA:PC-RA SA:PC-SA RAIP:PC-RA-PC-D (S)AIP:PC-SA-PC-D SAF:PC-D-SA-PC SAIP:PC-D-SA-PC-D PASAF:PC-LA-PC-D-SA-PC PASAIP:PC-LA-PC-D-SA-PC-D PSASAIP:PC-SA-PC-D-SA-PC-D ซึ่ง: PC = การดองฟอสเฟต LA = อุณหภูมิต่ำอบ RA = การอบอ่อนธรรมดา SA = การหลอมทรงกลม D = ดึง HD = ปั๊มตรง AIP = กระบวนการอบอ่อน

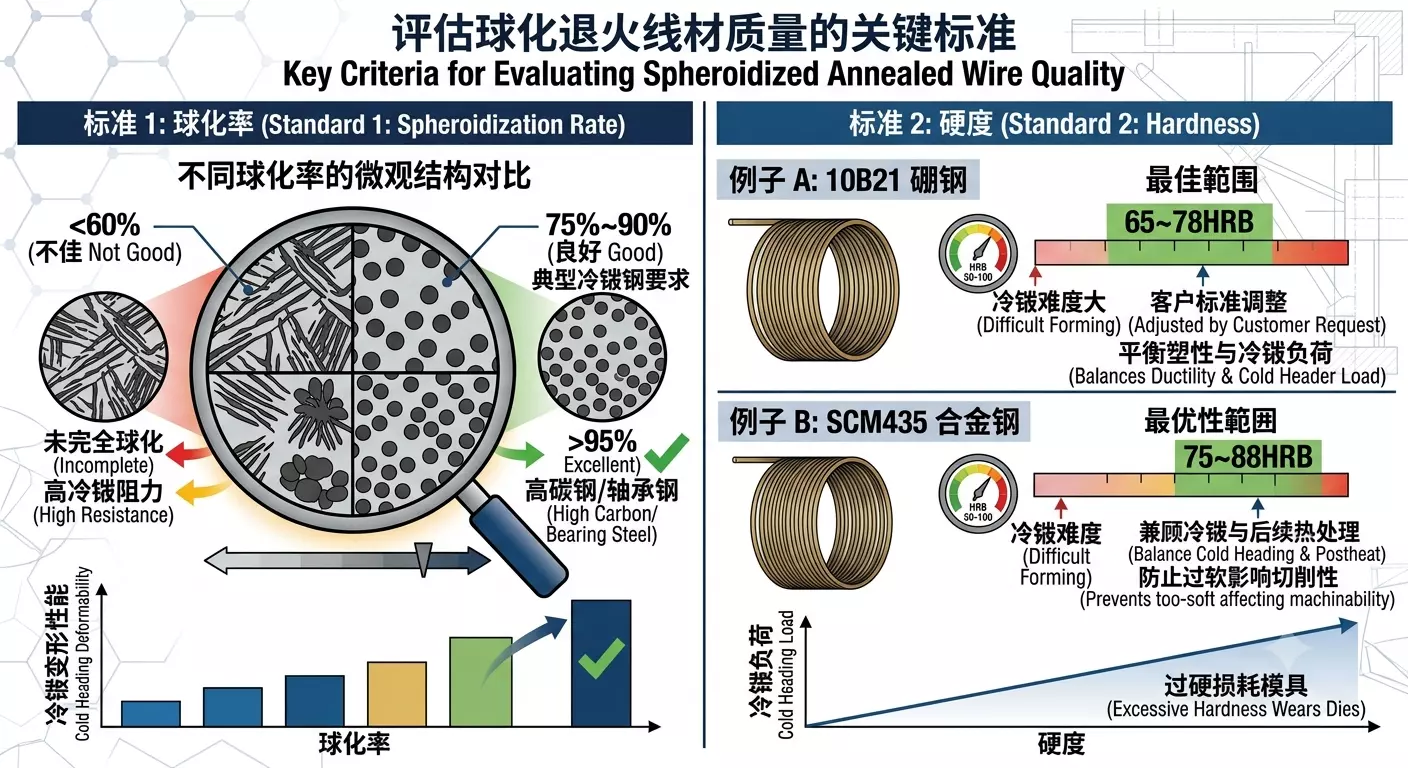

4.เกณฑ์การประเมินคุณภาพ

โดยปกติจะมีสองมาตรฐานในการตัดสินว่าลวดอบทรงกลมดีหรือไม่: Spheroidization Rate: ควรกำหนดอัตรา Spheroidization ตามเกรดเหล็กและการใช้งานขั้นสุดท้ายเหล็กหัวเย็นทั่วไปต้องการประมาณ60% ~ 90% เหล็กกล้าคาร์บอนสูงและเหล็กแบริ่งมักต้องการโครงสร้างทรงกลมในระดับที่สูงขึ้น ความแข็ง (Hardness): ตัวอย่างเช่นความแข็งหลังจาก10B21หลังจากการทำให้เป็นทรงกลมมักจะถูกควบคุมที่65 ~ ช่วง78HRB ปรับตามความยากของหัวเย็นและความต้องการของลูกค้าโดยปกติความแข็งของ SCM435จะถูกควบคุมที่75 ~ ช่วง88HRB เพื่อคำนึงถึงประสิทธิภาพของหัวเย็นและข้อกำหนดในการอบชุบด้วยความร้อนที่ตามมา
