COLD FORMING MATERIALS

SWCH50K ลวดเหล็กสำหรับขึ้นรูปหัวเย็น

MATERIALSENGINEERINGCREATION GROUP

ศูนย์ผลิตภัณฑ์ / มาตรฐาน JIS / G3507 JIS

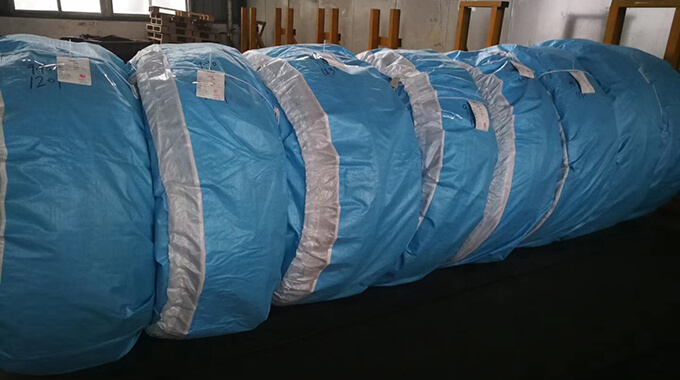

SWCH50K ลวดเหล็กสำหรับขึ้นรูปหัวเย็น

เส้นผ่าศูนย์กลางของลวด: 0.40-46มม.

ความต้านทานแรงดึง: โปรดดูที่หน้าข้อมูลทางเทคนิค

Product Detail Technical Information Inspection Packaging

Shanghai Creation Groupคือประเทศจีนค่ะเป็นบริษัทเกณฑ์มาตรฐานที่มีประสบการณ์20ปีในองค์กรที่มุ่งเน้นไปที่สายเหล็กคุณภาพหัวเย็นในทีมจัดการทั้งหมดเรามีความสัมพันธ์ที่ดีกับซัพพลายเออร์หลายชั้นในอุตสาหกรรมยานยนต์และลวดทั้งหมดจัดทำโดยโรงงานเหล็กแบรนด์คำสั่งซื้อทั้งหมดสามารถตรวจสอบย้อนกลับได้100%

เงื่อนไขการจัดส่งทางเทคนิค

DA Process:

คุณภาพพื้นผิว

- : ต่อเนื่องราบรื่น

- : ไม่มีรอยเย็บไม่มีการทับซ้อนกันหลุมบ่อรอยขีดข่วนไม่มีรอยต่อ

- : ไม่เกิดสนิม

อุตสาหกรรมประยุกต์ประยุกต์

- : อุตสาหกรรมยานยนต์อุตสาหกรรม

- : การก่อสร้าง

- : อุตสาหกรรมเครื่องจักรและอุปกรณ์

- : อุตสาหกรรมอื่นๆ

กรณีการศึกษากรณี

Products & Service

เหล็กลวด

การล้างกรดและการเคลือบฟอสเฟต

การดึงลวดเย็น

การอบอ่อนให้คาร์ไบด์เป็นทรงกลม

การตรวจสอบ

ผลิตภัณฑ์สำเร็จรูป

1.องค์ประกอบทางเคมี

ตารางที่1-ส่วนผสมทางเคมีหน่วย %

เกรดเหล็ก	C	Si	Mn	P	S	Al	การจำแนกประเภท
SWRCH 6R SWRCH 8R SWRCH10R SWRCH12R SWRCH15R SWRCH17R	≤0.08 ≤0.10 0.08 ~ 0.13 0.10 ~ 0.15 0.13 ~ 0.18 0.15 ~ 0.20	– – – – – –	≤0.60 ≤0.60 0.30 ~ 0.60 0.30 ~ 0.60 0.30 ~ 0.60 0.30 ~ 0.60	≤0.040 ≤0.040 ≤0.040 ≤0.040 ≤0.040 ≤0.040	≤0.040 ≤0.040 ≤0.040 ≤0.040 ≤0.040 ≤0.040	– – – – – –	เหล็กกล้าเทียบเท่า เหล็กกล้าริมด์
SWRCH 6A SWRCH 8A SWRCH10A SWRCH12A SWRCH15A SWRCH16A SWRCH18A SWRCH19A SWRCH20A SWRCH22A SWRCH25A	≤0.08 ≤0.10 0.08 ~ 0.13 0.10 ~ 0.15 0.13 ~ 0.18 0.13 ~ 0.18 0.15 ~ 0.20 0.15 ~ 0.20 0.18 ~ 0.23 0.18 ~ 0.23 0.22 ~ 0.28	≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10	≤0.60 ≤0.60 0.30 ~ 0.60 0.30 ~ 0.60 0.30 ~ 0.60 0.60 ~ 0.90 0.60 ~ 0.90 0.70 ~ 1.00 0.30 ~ 0.60 0.70 ~ 1.00 0.30 ~ 0.60	≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030	≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035	≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02	เหล็กกล้าคิลด์ ด้วยอะลูมิเนียม
SWRCH10K SWRCH12K SWRCH15K SWRCH16K SWRCH17K SWRCH18K SWRCH20K SWRCH22K SWRCH24K SWRCH25K SWRCH27K SWRCH30K SWRCH33K SWRCH35K SWRCH38K SWRCH40K SWRCH41K SWRCH43K SWRCH45K SWRCH48K SWRCH50K	0.08 ~ 0.13 0.10 ~ 0.15 0.13 ~ 0.18 0.13 ~ 0.18 0.15 ~ 0.20 0.15 ~ 0.20 0.18 ~ 0.23 0.18 ~ 0.23 0.19 ~ 0.25 0.22 ~ 0.28 0.22 ~ 0.29 0.27 ~ 0.33 0.30 ~ 0.36 0.32 ~ 0.38 0.35 ~ 0.41 0.37 ~ 0.43 0.36 ~ 0.44 0.40 ~ 0.46 0.42 ~ 0.48 0.45 ~ 0.51 0.47 ~ 0.53	0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35	0.30 ~ 0.60 0.30 ~ 0.60 0.30 ~ 0.60 0.60 ~ 0.90 0.30 ~ 0.60 0.60 ~ 0.90 0.30 ~ 0.60 0.70 ~ 1.00 1.35 ~ 1.65 0.30 ~ 0.60 1.20 ~ 1.50 0.60 ~ 0.90 0.60 ~ 0.90 0.60 ~ 0.90 0.60 ~ 0.90 0.60 ~ 0.90 1.35 ~ 1.65 0.60 ~ 0.90 0.60 ~ 0.90 0.60 ~ 0.90 0.60 ~ 0.90	≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030	≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035	– – – – – – – – – – – – – – – – – – – – –	เหล็กกล้าคิลด์

เหล็กทุกประเภทในตารางนี้ไม่ควรเกิน0.30% Cu, 0.20% Ni และ0.20% cr.

2.คุณสมบัติทางกลของสาย

ตารางที่2คุณสมบัติทางกลของเส้นโดยกระบวนการ D

เกรดเหล็ก	กลุ่มเส้นผ่านศูนย์กลางลวด mm	ความต้านทานแรงดึง N/mm²	การลดพื้นที่หน้าตัด %	ความแข็ง (ค่าอ้างอิง) HRB
SWCH6R SWCH8R SWCH10R SWCH6A SWCH8A SWCH10A	≤3	≥540	-	-
	>3~4	≥440	≥45
	>4~5	≥390
	>5	≥340		≤85
SWCH12R SWCH15R SWCH12A SWCH15A SWCH10K SWCH12K	≤3	≥590	-	-
	>3~4	≥490	≥45
	>4~5	≥410
	>5	≥360		≤90
SWCH17R SWCH16A SWCH18A SWCH20A SWCH15K	≤3	≥690	-	-
	>3~4	≥590	≥45
	>4~5	≥490
	>5	≥410		≤92
SWCH19A SWCH16K SWCH17K SWCH18K SWCH20K	>3~4	≥640		-
	>4~5	≥540		-
	>5~30	≥440		≤95
SWCH22A SWCH22A SWCH25A SWCH25A	>3~4	≥690		-
	>4~5	≥570		-
	>5	≥470		≤98

หมายเหตุในกรณีของ1เส้นผ่าศูนย์กลางลวด20มิลลิเมตรหรือมากกว่าไดอะแฟรมเป็นค่าที่ลดลง5จากค่าของตาราง2.นอกจากนี้สำหรับ3มม. หรือน้อยกว่าไดอะแฟรมไม่ได้ระบุ2 n/ mm2 = 1MPa

ตาราง3คุณสมบัติทางกลของเส้นโดยกระบวนการ DA

เกรดเหล็ก	ความต้านทานแรงดึง N/mm²	การลดพื้นที่หน้าตัด %	ความแข็ง (ค่าอ้างอิง) HRB
SWCH6R SWCH8R SWCH10R SWCH6A SWCH8A SWCH10A	≥290	≥55	≤80
SWCH12R SWCH15R SWCH12A SWCH15A SWCH10K SWCH12K	≥340		≤83
SWCH17R SWCH16A SWCH18A SWCH20A SWCH15K	≥370		≤85
SWCH19A SWCH16K SWCH17K SWCH18K SWCH20K	≥410		≤86
SWCH22A SWCH22K SWCH25A SWCH25K	≥440		≤88
SWCH24K SWCH27K	≥470		≤92
SWCH30K SWCH33K SWCH35K	≥620		≤92
SWCH38K SWCH40K SWCH43K	≥670		≤94
SWCH41K SWCH45K SWCH48K SWCH50K	≥710		≤97

หมายเหตุ1.สายที่ใช้สำหรับผลิตภัณฑ์ที่จะได้รับการรักษาความร้อน, ซึ่งเป็น SWCH6R เพื่อ SWCH27K ประเภท, สามารถมีขีดจำกัดล่างของความต้านทานแรงดึงต่ำกว่าค่าในตารางที่3ตามข้อตกลงระหว่างฝ่ายรับ2.เมื่อเส้นผ่านศูนย์กลางของเส้นลวด20มม. ขึ้นไปรูรับแสงจะลดลง5จากค่าของโต๊ะ3.สำหรับ3มม. หรือน้อยกว่าไม่ได้กำหนดไดอะแฟรม3 1N/mm2 = 1MPa

3.ความลึกของการปนเปื้อนถ่านหิน

ตารางที่4ขีดจำกัดที่อนุญาตความลึกของการปนเปื้อนเฉลี่ย

หน่วย mm
เส้นผ่านศูนย์กลางลวด	ความลึกของชั้นเฟอร์ไรต์จากการสูญเสียคาร์บอน	ความลึกรวมของชั้นสูญเสียคาร์บอน
≤15	≤0.02	≤0.15
>15~25	≤0.03	≤0.20
>25~32	≤0.04	≤0.25

ในกรณีของเส้นระหว่างความลึกที่เสื่อมโทรม SWCH30K และ SWCH50K และการกำหนดตัวสะท้อนการทดสอบ10.3.1จะดำเนินการ, และขีดจำกัดที่อนุญาตของความลึกที่ลดลงเฉลี่ยเป็นไปตามตารางที่4.อย่างไรก็ตาม, เส้นที่มีเส้นผ่านศูนย์กลางมากกว่า32มม. เป็นไปตามข้อตกลงระหว่างฝ่ายรับ

4.ค่าเผื่อของเส้นผ่านศูนย์กลางลวดและค่าเบี่ยงเบนส่วนต่าง

ตาราง5ค่าเผื่อของเส้นผ่านศูนย์กลางลวดและความแตกต่าง

เส้นผ่านศูนย์กลางลวด	ค่าความคลาดเคลื่อน	ความไม่กลม
≤ 3	0-0.025	≤ 0.013
มากกว่า 3 ถึง 6 โดยรวมค่าขอบบน	0-0.030	≤ 0.015
มากกว่า 6 ถึง 10 โดยรวมค่าขอบบน	0-0.036	≤ 0.018
มากกว่า 10 ถึง 18 โดยรวมค่าขอบบน	0-0.043	≤ 0.022
มากกว่า 18 ถึง 30 โดยรวมค่าขอบบน	0-0.070	≤ 0.035
มากกว่า 30 ถึง 40 โดยรวมค่าขอบบน	0-0.100	≤ 0.050
มากกว่า 40 ถึง 50 โดยรวมค่าขอบบน	0-0.150	≤ 0.070
