COLD FORMING MATERIALS

SNCM447WCH ลวดเหล็กสำหรับขึ้นรูปหัวเย็น

MATERIALSENGINEERINGCREATION GROUP

ศูนย์ผลิตภัณฑ์ / มาตรฐาน JIS / G3509 JIS

SNCM447WCH ลวดเหล็กสำหรับขึ้นรูปหัวเย็น

เส้นผ่าศูนย์กลางของลวด: 0.40-46มม.

ความต้านทานแรงดึง: โปรดดูที่หน้าข้อมูลทางเทคนิค

Product Detail Technical Information Inspection Packaging

Shanghai Creation Groupคือประเทศจีนค่ะเป็นบริษัทเกณฑ์มาตรฐานที่มีประสบการณ์20ปีในองค์กรที่มุ่งเน้นไปที่สายเหล็กคุณภาพหัวเย็นในทีมจัดการทั้งหมดเรามีความสัมพันธ์ที่ดีกับซัพพลายเออร์หลายชั้นในอุตสาหกรรมยานยนต์และลวดทั้งหมดจัดทำโดยโรงงานเหล็กแบรนด์คำสั่งซื้อทั้งหมดสามารถตรวจสอบย้อนกลับได้100%

เงื่อนไขการจัดส่งทางเทคนิค

กระบวนการ DA2: สายต่อ DR-Burnt A-EXTENSION line DR:

กระบวนการ DA3: เผา A-Wire D-burned A-Wire DR:

คุณภาพพื้นผิว

- : ต่อเนื่องราบรื่น

- : ไม่มีรอยเย็บไม่มีการทับซ้อนกันหลุมบ่อรอยขีดข่วนไม่มีรอยต่อ

- : ไม่เกิดสนิม

อุตสาหกรรมประยุกต์ประยุกต์

- : อุตสาหกรรมยานยนต์อุตสาหกรรม

- : การก่อสร้าง

- : อุตสาหกรรมเครื่องจักรและอุปกรณ์

- : อุตสาหกรรมอื่นๆ

กรณีการศึกษากรณี

Products & Service

เหล็กลวด

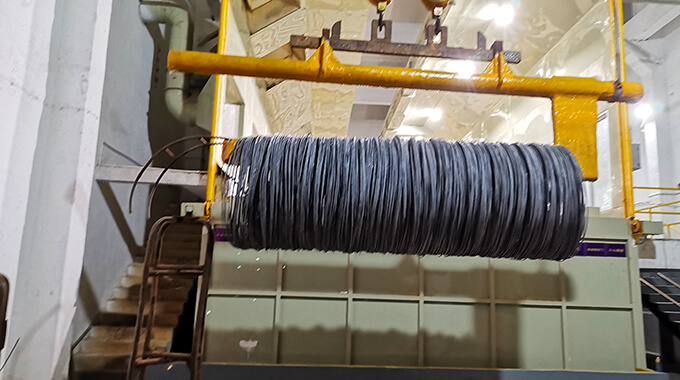

การล้างกรดและการเคลือบฟอสเฟต

การดึงลวดเย็น

การอบอ่อนให้คาร์ไบด์เป็นทรงกลม

การตรวจสอบ

ผลิตภัณฑ์สำเร็จรูป

1.องค์ประกอบทางเคมี

ตารางที่1-ส่วนผสมทางเคมีหน่วย %

เกรดเหล็ก	C	Si	Mn	P	S	Ni	Cr	Mo
SMn420RCH	0.17 ~ 0.23	0.15 ~ 0.35	1.20 ~ 1.50	≤0.030	≤0.030	≤0.25	≤0.35	–
SMn420HRCH	0.16 ~ 0.23	0.15 ~ 0.35	1.15 ~ 1.55	≤0.030	≤0.030	≤0.25	≤0.35	–
SMn433RCH	0.30 ~ 0.36	0.15 ~ 0.35	1.20 ~ 1.50	≤0.030	≤0.030	≤0.25	≤0.35	–
SMn433HRCH	0.29 ~ 0.36	0.15 ~ 0.35	1.15 ~ 1.55	≤0.030	≤0.030	≤0.25	≤0.35	–
SMn438RCH	0.35 ~ 0.41	0.15 ~ 0.35	1.35 ~ 1.65	≤0.030	≤0.030	≤0.25	≤0.35	–
SMn438HRCH	0.34 ~ 0.41	0.15 ~ 0.35	1.30 ~ 1.70	≤0.030	≤0.030	≤0.25	≤0.35	–
SMn443RCH	0.40 ~ 0.46	0.15 ~ 0.35	1.35 ~ 1.65	≤0.030	≤0.030	≤0.25	≤0.35	–
SMn443HRCH	0.39 ~ 0.46	0.15 ~ 0.35	1.30 ~ 1.70	≤0.030	≤0.030	≤0.25	≤0.35	–
SMnC420RCH	0.17 ~ 0.23	0.15 ~ 0.35	1.20 ~ 1.50	≤0.030	≤0.030	≤0.25	0.35 ~ 0.70	–
SMnC433RCH	0.40 ~ 0.46	0.15 ~ 0.35	1.35 ~ 1.65	≤0.030	≤0.030	≤0.25	0.35 ~ 0.70	–
SCr415RCH	0.13 ~ 0.18	0.15 ~ 0.35	0.60 ~ 0.90	≤0.030	≤0.030	≤0.25	0.90 ~ 1.20	–
SCr415HRCH	0.12 ~ 0.18	0.15 ~ 0.35	0.55 ~ 0.95	≤0.030	≤0.030	≤0.25	0.85 ~ 1.25	–
SCr420RCH	0.18 ~ 0.23	0.15 ~ 0.35	0.60 ~ 0.90	≤0.030	≤0.030	≤0.25	0.90 ~ 1.20	–
SCr420HRCH	0.17 ~ 0.23	0.15 ~ 0.35	0.55 ~ 0.95	≤0.030	≤0.030	≤0.25	0.85 ~ 1.25	–
SCr430RCH	0.28 ~ 0.33	0.15 ~ 0.35	0.60 ~ 0.90	≤0.030	≤0.030	≤0.25	0.90 ~ 1.20	–
SCr430HRCH	0.27 ~ 0.34	0.15 ~ 0.35	0.55 ~ 0.95	≤0.030	≤0.030	≤0.25	0.85 ~ 1.25	–
SCr435RCH	0.33 ~ 0.38	0.15 ~ 0.35	0.60 ~ 0.90	≤0.030	≤0.030	≤0.25	0.90 ~ 1.20	–
SCr435HRCH	0.32 ~ 0.39	0.15 ~ 0.35	0.55 ~ 0.95	≤0.030	≤0.030	≤0.25	0.85 ~ 1.25	–
SCr440RCH	0.38 ~ 0.43	0.15 ~ 0.35	0.60 ~ 0.90	≤0.030	≤0.030	≤0.25	0.90 ~ 1.20	–
SCr440HRCH	0.37 ~ 0.44	0.15 ~ 0.35	0.55 ~ 0.95	≤0.030	≤0.030	≤0.25	0.85 ~ 1.25	–
SCM415RCH	0.13 ~ 0.18	0.15 ~ 0.35	0.60 ~ 0.90	≤0.030	≤0.030	≤0.25	0.90 ~ 1.20	0.15 ~ 0.25
SCM415HRCH	0.12 ~ 0.18	0.15 ~ 0.35	0.55 ~ 0.95	≤0.030	≤0.030	≤0.25	0.85 ~ 1.25	0.15 ~ 0.30
SCM418RCH	0.16 ~ 0.21	0.15 ~ 0.35	0.60 ~ 0.90	≤0.030	≤0.030	≤0.25	0.90 ~ 1.20	0.15 ~ 0.25
SCM418HRCH	0.15 ~ 0.21	0.15 ~ 0.35	0.55 ~ 0.95	≤0.030	≤0.030	≤0.25	0.85 ~ 1.25	0.15 ~ 0.30
SCM420RCH	0.18 ~ 0.23	0.15 ~ 0.35	0.60 ~ 0.90	≤0.030	≤0.030	≤0.25	0.90 ~ 1.20	0.15 ~ 0.25
SCM420HRCH	0.17 ~ 0.23	0.15 ~ 0.35	0.55 ~ 0.95	≤0.030	≤0.030	≤0.25	0.85 ~ 1.25	0.15 ~ 0.30
SCM425RCH	0.23 ~ 0.28	0.15 ~ 0.35	0.60 ~ 0.90	≤0.030	≤0.030	≤0.25	0.90 ~ 1.20	0.15 ~ 0.30
SCM425HRCH	0.23 ~ 0.28	0.15 ~ 0.35	0.55 ~ 0.95	≤0.030	≤0.030	≤0.25	0.85 ~ 1.25	0.15 ~ 0.30
SCM430RCH	0.28 ~ 0.33	0.15 ~ 0.35	0.60 ~ 0.90	≤0.030	≤0.030	≤0.25	0.90 ~ 1.20	0.15 ~ 0.30
SCM435RCH	0.33 ~ 0.38	0.15 ~ 0.35	0.60 ~ 0.90	≤0.030	≤0.030	≤0.25	0.90 ~ 1.20	0.15 ~ 0.30
SCM435HRCH	0.32 ~ 0.39	0.15 ~ 0.35	0.55 ~ 0.95	≤0.030	≤0.030	≤0.25	0.85 ~ 1.25	0.15 ~ 0.35
SCM440RCH	0.38 ~ 0.43	0.15 ~ 0.35	0.60 ~ 0.90	≤0.030	≤0.030	≤0.25	0.90 ~ 1.20	0.15 ~ 0.30
SCM440HRCH	0.37 ~ 0.44	0.15 ~ 0.35	0.55 ~ 0.95	≤0.030	≤0.030	≤0.25	0.85 ~ 1.25	0.15 ~ 0.35
SCM445RCH	0.43 ~ 0.48	0.15 ~ 0.35	0.60 ~ 0.90	≤0.030	≤0.030	≤0.25	0.90 ~ 1.20	0.15 ~ 0.30
SCM445HRCH	0.42 ~ 0.49	0.15 ~ 0.35	0.55 ~ 0.95	≤0.030	≤0.030	≤0.25	0.85 ~ 1.25	0.15 ~ 0.35
SCM822RCH	0.20 ~ 0.25	0.15 ~ 0.35	0.60 ~ 0.90	≤0.030	≤0.030	≤0.25	0.90 ~ 1.20	0.35 ~ 0.45
SCM822HRCH	0.19 ~ 0.25	0.15 ~ 0.35	0.55 ~ 0.95	≤0.030	≤0.030	≤0.25	0.85 ~ 1.25	0.35 ~ 0.45
SNC415RCH	0.12 ~ 0.18	0.15 ~ 0.35	0.35 ~ 0.65	≤0.030	≤0.030	2.00 ~ 2.50	0.20 ~ 0.50	–
SNC415HRCH	0.11 ~ 0.18	0.15 ~ 0.35	0.30 ~ 0.70	≤0.030	≤0.030	1.95 ~ 2.50	0.20 ~ 0.55	–
SNC631RCH	0.27 ~ 0.35	0.15 ~ 0.35	0.35 ~ 0.65	≤0.030	≤0.030	2.50 ~ 3.00	0.60 ~ 1.00	–
SNC631HRCH	0.26 ~ 0.35	0.15 ~ 0.35	0.30 ~ 0.70	≤0.030	≤0.030	2.45 ~ 3.00	0.55 ~ 1.05	–
SNC815CH	0.12 ~ 0.18	0.15 ~ 0.35	0.35 ~ 0.65	≤0.030	≤0.030	3.00 ~ 3.50	0.60 ~ 1.00	–
SNC815HRCH	0.11 ~ 0.18	0.15 ~ 0.35	0.30 ~ 0.70	≤0.030	≤0.030	2.95 ~ 3.50	0.55 ~ 1.05	–

เหล็กทุกประเภทในตารางนี้ไม่ควรเกิน0.30% ของ Cu เป็นสิ่งเจือปน
ตามข้อตกลงระหว่างฝ่ายรับอาจเพิ่ม Al สำหรับเม็ดเมล็ดพืช
องค์ประกอบที่ไม่ได้กำหนดไว้ในตารางนี้จะต้องไม่เพิ่มโดยเจตนายกเว้นวัตถุประสงค์ของการตกแต่งเหล็กหลอมเหลวเว้นแต่จะมีข้อตกลงระหว่างฝ่ายรับ
ค่าความผันผวนที่อนุญาตสำหรับค่าการควบคุมการวิเคราะห์เหล็กหลอมเหลวของตารางนี้เมื่อการวิเคราะห์ผลิตภัณฑ์ของเหล็กดำเนินการตามข้อตกลงระหว่างฝ่ายรับเป็นไปตามตารางที่4ของ JIS g 0321
หมายเหตุ A) ค่าจำกัดที่ต่ำกว่าของ Si อาจถูกตั้งค่าเป็นมูลค่าน้อยกว่า0.15% โดยข้อตกลงระหว่างฝ่ายรับ

2.คุณสมบัติทางกลของสาย

ตารางที่2คุณสมบัติทางกลของเส้น

เกรดเหล็ก	ความต้านทานแรงดึง （N／mm2）			การลดพื้นที่หน้าตัด （％）
	DA1	DA2	DA3	DA1	DA2	DA3
SMn420WCH	≤630	≤600	-	≥53	≥53	-
SMn433WCH	≤630	≤600	-	≥53	≥53	-
SMn438WCH	≤630	≤600	≤600	≥53	≥53	≥60
SMn443WCH	≤700	≤640	≤600	≥53	≥53	≥60
SMnC420WCH	-	-	-	-	-	-
SMnC443WCH	-	-	-	-	-	-
SCr415WCH	≤630	≤570	≤520	≥55	≥60	≥60
SCr420WCH	≤640	≤580	≤540	≥55	≥60	≥60
SCr430WCH	≤670	-	≤590	≥55	-	≥60
SCr435WCH	≤670	-	≤590	≥55	-	≥60
SCr440WCH	≤680	-	≤600	≥55	-	≥60

SCM415WCH	≤630	≤570	≤520	≥55	≥60	≥60
SCM418WCH	≤640	≤580	≤540	≥55	≥60	≥60
SCM420WCH	≤640	≤580	≤540	≥55	≥60	≥60
SCM425WCH	≤650	≤600	≤550	≥55	≥60	≥60
SCM430WCH	≤670	-	≤590	≥55	-	≥60
SCM435WCH	≤680	-	≤620	≥55	-	≥60
SCM440WCH	≤700	-	≤640	≥55	-	≥60
SCM445WCH	≤700	-	≤640	≥55	-	≥60
SCM882WCH	≤650	-	≤610	≥60	-	≥60

SNC415WCH	≤620	-	≤590	≥60	-	≥60
SNC631WCH	≤650	-	≤620	≥60	-	≥60
SNC815WCH	≤620	-	≤590	≥60	-	≥60
SNCM220WCH	≤650	-	≤600	≥55	-	≥60
SNCM240WCH	≤680	-	≤640	≥55	-	≥60
SNCM420WCH	≤700	-	≤680	≥55	-	≥60
SNCM439WCH	≤700	-	≤670	≥55	-	≥60
SNCM447WCH	≤700	-	≤670	≥55	-	≥60
SNCM616WCH	≤620	-	≤590	≥55	-	≥60

3.ความลึกของการปนเปื้อน

ตารางที่3ขีดจำกัดที่อนุญาตความลึกของการปนเปื้อนเฉลี่ย

หน่วย mm
เส้นผ่านศูนย์กลาง	ความลึกของชั้นเฟอร์ไรต์ จากการสูญเสียคาร์บอน	ความลึกรวมของชั้นสูญเสียคาร์บอน
≤15	≤0.02	≤0.12
>15~25	≤0.02	≤0.15
>25~32	≤0.02	≤0.20
>32~40	≤0.03	≤0.25
>40~50	≤0.03	≤0.30

ลวดที่มีเส้นผ่าศูนย์กลางมากกว่า50มม. ขึ้นอยู่กับข้อตกลงระหว่างฝ่ายรับ

4 .inchance

ตาราง5ระยะทางและความแข็งจากปลายยิง

เกรดเหล็ก	ระยะจากปลายที่ชุบแข็ง mm																อุณหภูมิการอบชุบความร้อน ℃
เกรดเหล็ก	ความแข็ง HRC	1.5	3	5	7	9	11	13	15	20	25	30	35	40	45	50	การอบปกติ	การชุบแข็ง
SMn420HRCH	ขีดจำกัดบน / ขีดจำกัดล่าง	4840	4636	42 21	36 –	30–	27 –	25 –	24 –	21 –	– –	– –	– –	––	––	–	925	925
SMn433HRCH	ขีดจำกัดบน / ขีดจำกัดล่าง	5750	5646	53 34	49 26	4223	36 20	33 –	30 –	27 –	25 –	24 –	23 –	22–	21–	21 –	900	870
SMn438HRCH	ขีดจำกัดบน / ขีดจำกัดล่าง	5952	5949	5743	54 34	5128	46 24	41 22	39 21	35 –	33 –	31 –	30 –	29–	28–	27 –	870	845
SMn443HRCH	ขีดจำกัดบน / ขีดจำกัดล่าง	6255	6153	6049	59 39	5733	54 29	50 27	45 26	3723	34 22	3220	31 –	30–	29–	28 –	870	845
SCr415HRCH	ขีดจำกัดบน / ขีดจำกัดล่าง	4639	4534	41 26	35 21	31–	28 –	27 –	26 –	23 –	20 –	– –	– –	––	––	– –	925	925
SCr420HRCH	ขีดจำกัดบน / ขีดจำกัดล่าง	4840	4837	46 32	40 28	3625	34 22	32 21	31 –	29 –	27 –	26 –	24 –	23–	23–	22 –	925	925
SCr430HRCH	ขีดจำกัดบน / ขีดจำกัดล่าง	5649	5546	5342	51 37	4833	45 30	42 28	39 26	3521	33 –	31 –	30 –	28–	26–	25 –	900	870
SCr435HRCH	ขีดจำกัดบน / ขีดจำกัดล่าง	5851	5749	5646	55 42	5337	51 32	47 29	44 27	3923	37 21	35 –	34 –	33–	32–	31 –	870	845
SCr440HRCH	ขีดจำกัดบน / ขีดจำกัดล่าง	6053	6052	59 50	58 48	5745	55 41	54 37	52 34	4629	41 26	3924	37 22	37–	36–	35 –	870	845
SCM415HRCH	ขีดจำกัดบน / ขีดจำกัดล่าง	4639	4536	42 29	38 24	3421	31 20	29 –	28 –	26 –	25 –	24 –	24 –	23–	23–	22 –	925	925
SCM418HRCH	ขีดจำกัดบน / ขีดจำกัดล่าง	4739	4737	45 31	41 27	3824	35 22	33 21	32 20	30 –	28 –	27–	27 –	26–	26–	25 –	925	925
SCM420HRCH	ขีดจำกัดบน / ขีดจำกัดล่าง	4840	4839	47 35	44 31	4228	39 25	37 24	35 23	3320	31 20	30 –	30 –	29–	29–	28 –	925	925
SCM425HRCH	ขีดจำกัดบน / ขีดจำกัดล่าง	5244	5243	5140	50 37	4834	46 32	43 29	41 27	3723	35 21	3320	32 –	31–	31–	31 –	900	870
SCM435HRCH	ขีดจำกัดบน / ขีดจำกัดล่าง	5851	5850	5749	56 47	5545	54 42	53 39	51 37	4832	45 30	4328	41 27	3927	3826	37 26	870	845
SCM440HRCH	ขีดจำกัดบน / ขีดจำกัดล่าง	6053	6053	60 52	59 51	5850	58 48	57 46	56 43	5538	53 35	5133	49 33	4732	4631	44 30	870	845
SCM445HRCH	ขีดจำกัดบน / ขีดจำกัดล่าง	6356	6355	62 55	62 54	6153	61 52	61 52	60 51	5947	58 43	5739	56 37	5535	5535	54 34	870	845
SCM822HRCH	Upper limitLower limit	5043	5042	5041	49 39	4836	46 32	43 29	41 27	3924	38 24	3723	36 22	3622	3621	36 21	925	925
SNC415HRCH	ขีดจำกัดบน / ขีดจำกัดล่าง	4537	4432	39 24	35 –	31–	28 –	26 –	24 –	21 –	– –	– –	– –	––	––	– –	925	925
SNC631HRCH	ขีดจำกัดบน / ขีดจำกัดล่าง	5749	5748	5647	56 46	5545	55 43	55 41	54 39	5335	51 31	4929	47 28	4527	4426	43 26	900	870
SNC815HRCH	ขีดจำกัดบน / ขีดจำกัดล่าง	4638	4637	46 36	46 34	4531	44 29	43 27	41 26	3824	35 22	3422	34 22	3321	3321	32 21	925	845
SNCM220HRCH	ขีดจำกัดบน / ขีดจำกัดล่าง	4841	4737	44 30	40 25	3522	32 20	30 –	29 –	26 –	24 –	23 –	23 –	23–	22–	22 –	925	925
SNCM420HRCH	ขีดจำกัดบน / ขีดจำกัดล่าง	4841	4738	46 34	42 30	3927	36 25	34 23	32 22	29 –	26 –	25 –	24 –	24–	24–	24 –	925	925

5.ค่าเผื่อของเส้นผ่านศูนย์กลางลวดและค่าเบี่ยงเบนส่วนต่าง

ตารางที่8ค่าเผื่อของเส้นผ่านศูนย์กลางลวดและความแตกต่าง

เส้นผ่านศูนย์กลาง	ค่าความคลาดเคลื่อน	ความไม่กลม
≤15	±0.30	≤0.40
>15~25	±0.40	≤0.50
>25~32	±0.50	≤0.60
>32~50	±0.60	≤0.70

หมายเหตุ1) ความแตกต่างของค่าเบี่ยงเบนหมายถึงความแตกต่างระหว่างค่าสูงสุดและค่าต่ำสุดของเส้นผ่านศูนย์กลางของลวดในส่วนตัดขวางเดียวกันสำหรับลวดที่มีเส้นผ่านศูนย์กลางมากกว่า50มม. เป็นไปตามข้อตกลงระหว่างฝ่ายรับ

Product Detail Technical Information Inspection Packaging
